Sandwichpaneel maakt NOM-renovatie haalbaar

De grote uitdaging voor de bouw is de verduurzaming van de bestaande woningvoorraad. Om renovaties naar Nul op de Meter betaalbaar te maken, is een efficiënte aanpak noodzakelijk. Weijerseikhout gebruikt daarom stalen sandwichpanelen voor de duurzame renovatie van het dak.

Dakspecialist Weijerseikhout uit Groesbeek heeft jarenlange ervaring met dakrenovaties. De renovatie van de bestaande voorraad naar Nul op de Meter vraagt echter om andere concepten, zegt directeur Lars Weijers van Weijerseikhout. “Zo’n woningrenovatie is heel ingrijpend en er lopen dan ook heel veel mensen rond op de bouwplaats. Wil je de kosten beheersen, dan moeten het aantal mensen en handelingen op de bouwplaats omlaag. Wij doen dat door het dak te renoveren met sandwichpanelen van Kingspan Geïsoleerde Panelen.’”

Op aangeven van Weijerseikhout is dakrenovatie met sandwichpanelen inmiddels ook een vast onderdeel van het Nul-op-de-Meter-concept van Dura Vermeer, voor wie Weijerseikhout veelvuldig werkt. Het was een van de keuzes die Dura Vermeer nodig had om een betaalbaar concept te ontwikkelen. Weijers: “Het is een relatief goedkoop materiaal dat vooral in hallenbouw en de agrarische sector wordt toegepast, maar dat ook heel geschikt is voor de woningbouw.”

Concurrerende prijs

Patrick Theelen van Kingspan Geïsoleerde Panelen beaamt dat. “De concurrerende prijs zit onder meer in de grote hoeveelheden die we produceren voor de utiliteitsbouw. We hebben specifieke details ontwikkeld voor woningbouw wat betreft luchtdichtheid, brandwerendheid en geluidwerendheid, maar ook voor gootbevestigingen en inbouw van dakramen. We blijven zulke specifieke details voor de woningbouw doorontwikkelen en optimaliseren.

Esthetische keuze

Weijerseikhout ontdekte het sandwichpaneel toen het voor woningcorporatie GroenWest een goede en fraaie oplossing zocht voor een dak dat vol met PV-panelen kwam te liggen. “Indaksystemen zijn mooi maar duur. We kwamen toen met het alternatief om sandwichpanelen te gebruiken in de kleur van de PV-panelen, zodat een esthetisch verantwoord geheel ontstond”, vertelt Lars Weijers. Weijers merkt ook in de markt dat dat esthetische aspect een belangrijk argument is om te kiezen voor sandwichpanelen. “Corporaties zijn gecharmeerd van stalen sandwichpanelen. Het geeft een modern beeld en het is hip. Dat het in één keer wind- en waterdicht is, past ook nog eens goed in het proces.”

Trapezoidal Roof dakpaneel

Inmiddels heeft Weijerseikhout al in diverse NOM-projecten daken gerenoveerd met stalen sandwichpanelen. In de wijk Meijhorst in Nijmegen is een renovatie van 132 woningen van corporatie Portaal in uitvoering. Voor de daken is gekozen voor het RW Trapezoidal Roof dakpaneel met een Quadcore isolatiekern met een Rc-waarde van 7,37 in de kleur Merlin Grey. Beide dakvlakken worden optimaal benut voor PV-panelen. Het railsysteem daarvoor is eenvoudig op de ribben van het sandwichpaneel te monteren. Het legpatroon van de PV is geoptimaliseerd om zo veel mogelijk panelen te kunnen leggen, maar ook nog een dakraam in te kunnen bouwen.

Beperkte dikte

Dankzij de hoogwaardige Quadcore isolatiekern kan de dikte van de sandwichpanelen relatief beperkt blijven. “Dat is vooral belangrijk bij de kopgevels. Het dakoverstek werken we af met zetwerk. Als het pakket te dik is, raakt dat uit verhouding.”

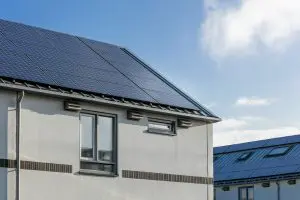

Bij de voor- en achtergevel is de pakketdikte niet zichtbaar doordat het dak aansluit op een nieuwe voorzetgevel. De Kingspan-goot die deze aansluiting afmaakt, hangt aan beugels in het verlengde van de ribben van het sandwichpaneel. De goot is aan de bovenzijde bevestigd en heeft daardoor een volledig vlakke onderzijde. Hierdoor hoeft bij de aansluiting op de gevel geen rekening te worden gehouden met gootbeugels.

Snelle montage

Weijerseikhout brengt de sandwichpanelen aan over het oude dakbeschot. Dat dakbeschot wordt daarvoor eerst uitgevlakt. “Dat moet je zorgvuldig doen want anders ga je dat zien in de onderlinge aansluitingen van de PV-panelen.” Ook worden hier de tapes en bandjes aangebracht voor de luchtdichte aansluiting van het nieuwe dak. De ruimte tussen het oude dakbeschot en de nieuwe sandwichpanelen wordt benut voor (ventilatie)leidingen, zodat er geen pijpjes op het dak nodig zijn. Die zijn namelijk hinderlijk voor zowel het leggen van PV-panelen als voor het rendement daarvan.

Brandwerendheid

Na het uitvlakken van het dakbeschot kunnen de sandwichpanelen worden gelegd. Door de snelle montage daarvan kan Weijerseikhout per dag twee daken volledig renoveren. De sandwichpanelen worden doorgelegd over de bouwmuur. Daarbij is met name de wbdbo van 60 minuten een belangrijke eis waaraan moet worden voldaan. Lars Weijers prijst de inspanning van Kingspan Geïsoleerde Panelen om samen met Efectis een goede oplossing te vinden voor deze typische woningbouwkwestie. In basis bestaat deze oplossing uit een kierdichting met gecomprimeerde minerale wol tussen bouwmuur en sandwichpaneel.Belangrijk aandachtspunt blijft de luchtdichtheid. Dat geldt echter niet alleen voor daken, maar bouwbreed. De ervaring van Weijers is dat papier gewillig is, maar dat de praktijk wel eens afwijkt. “Bij dit soort projecten werken we met een BIM-model, op basis van een 3D-scan. Maar zo’n scan omvat een aantal punten. Dat kan in de praktijk op detailniveau afwijken. Dan moet je wel weten hoe je dat moet oplossen. Even afpurren is bijvoorbeeld geen oplossing want PUR is niet luchtdicht.” Zijn advies aan opdrachtgevers is dan ook om de juiste partners te kiezen die de kwaliteit kunnen borgen van zowel materialen en montage als de details.

Uitgebreid assortiment

Als fabrikant van geavanceerde oplossingen voor de complete gebouwschil kent Kingspan als geen ander de steeds hoger wordende eisen wat betreft energiezuinigheid, brandveiligheid, duurzaamheid, gezondheid en uitstraling. Het uitgebreide assortiment omvat sandwichpanelen voor hellende daken en platte daken, wandpanelen en design gevelsystemen gecombineerd met slimme verlichtingssystemen, geïntegreerde zonnepanelen en oplossingen voor staalconstructies.
